固有エネルギー消費効率166ℓm/W超の高効率LED投光器
「LEDioc FLOOD AVANT(レディオック フラッド アヴァン)」を発売

2021年8月24日

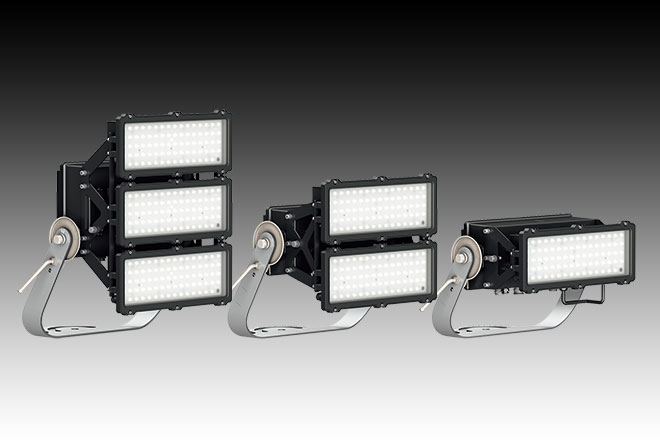

レディオック フラッド アヴァン

岩崎電気株式会社は、高効率形LED投光器「LEDioc FLOOD AVANT(レディオック フラッド アヴァン)」12形式を8月より順次発売します。

「レディオック フラッド アヴァン」は、軽量・コンパクトでハイパワー、スポーツ施設向けLED投光器において最高クラスの固有エネルギー消費効率166.2ℓm/W^※1を誇る高効率化を実現。
従来のHID投光器^※2と同じ設置台数で同等以上の照度を確保し、消費電力を半分以下にできる高効率形のLED投光器です。

電源ユニットを灯具背面に内蔵しているため、電源ユニットの設置場所を検討する必要がありません。
灯具 - 電源ユニット間の配線の手間がなく、施工時の省力化に大きく貢献します。

最も明るい「メタルハライドランプ1000W相当」から、「水銀ランプ700W相当」まで、3つの明るさ(400クラス、250クラス、150クラス)。
配光は4種類(狭角タイプ・中狭角タイプ・中角タイプ・広角タイプ)を取り揃えた計12形式をラインアップ。
用途に合わせて選べます。

ハイビジョン撮影用にも対応する高演色タイプ(Ra80)や、個別制御や無線制御が可能となるDALI制御タイプも対応可能です(DALI制御タイプは2021年冬頃発売予定)。

「レディオック フラッド アヴァン」は、運動競技場や学校グラウンドほか、サイン照明・エリア照明・演出照明と、さまざまなシーンで活躍します。

• ※1 400クラス広角タイプ(E39001W/NSAJ2)の値
• ※2 当社、メタルハライドランプ1000W用投光器との比較

特長

高効率で節電に貢献

166.2ℓm/W^※1を誇る高効率化を実現。
高出力LEDパッケージを採用し、その特性を最大限に引出す当社独自の配光制御技術と熱制御技術によって、定格光束71000ℓm(400クラス・広角タイプ)を実現しました。
従来メタルハライドランプ1000W(消費電力1085W)と比較して約60％の節電に貢献します。

既設取付架台に対応、約40％小形化

投光器用架台(PD411Sなど)に対応。
HID投光器と同じ取付ピッチで手軽にリニューアルが行えます。
当社HID投光器アイ スポラートと比較して、受圧面積を約40％削減でき、既設照明柱への負荷を軽減できます。

重耐塩仕様

海岸線から300m以内の施設にも使用可能な重耐塩仕様のLED投光器です。

初期照度補正機能付

初期照度補正機能とは、設置初期の設計照度を上回る明るさを抑え、寿命末期まで一定の明るさを維持する機能です。
設置初期の明るさを抑えることで省エネルギー化が可能です。

ハイスピード撮影に対応する高品質な光

フリッカレス点灯を実現し、ハイスピード撮影にも対応。
スーパースロー再生の際、明暗を繰り返す“ちらつき”の原因を抑えます。

高い耐衝撃性

前面カバーにポリカーボネートを採用し、130km/hの硬球の衝撃に耐える構造となっています。
また万が一の破損時でも、強化ガラスのように飛散することはありません。

電源一体形で省施工

電源ユニット一体形なので、別置電源ユニットのスペース確保や設置作業、本体と電源ユニットとの結線作業が省略できます。

高演色タイプ特注対応

Ra80の高演色タイプも対応いたします。
フリッカレス点灯と併せて、ハイビジョン撮影などの仕様にも対応可能です。

DALI制御方式に対応(2021年冬頃発売予定)

照明制御はメーカを問わないオープンプロトコルのDALIに対応し、個別制御や無線制御など細やかな照明制御が可能です。

主な仕様

明るさ目安	配光タイプ	形式	定格光束 (器具光束) (ℓm)	消費電力※3 (200V時) (W)	固有エネルギー消費効率 (200V時) (ℓm/W)	希望小売価格 (税抜)
400クラス メタルハライドランプ1000W相当	狭角タイプ	E39001N/NSAJ2	67000	413	162.2	￥500,000
	中狭角タイプ	E39001MN/NSAJ2	67000	413	162.2
	中角タイプ	E39001M/NSAJ2	70000	427	163.9
	広角タイプ	E39001W/NSAJ2	71000	427	166.2
250クラス※4 メタルハライドランプ700W相当	狭角タイプ	E38001N/NSAJ2	39600	244	162.2	￥339,000
	中狭角タイプ	E38001MN/NSAJ2	39600	244	162.2
	中角タイプ	E38001M/NSAJ2	43100	263	163.8
	広角タイプ	E38001W/NSAJ2	43700	263	166.1
150クラス※4 水銀ランプ700W相当	狭角タイプ	E37001N/NSAJ8	22200	142	156.3	￥210,000
	中狭角タイプ	E37001MN/NSAJ8	22200	142	156.3
	中角タイプ	E37001M/NSAJ8	23700	148	160.1
	広角タイプ	E37001W/NSAJ8	24000	148	162.1

• ※3 40000時間経過後の最大値
• ※4 250クラス、150クラスは9月発売予定

共通仕様

本体	アルミ(ポリエステル塗装)
仕上色	ブラック(重耐塩仕様)
前面カバー	ポリカーボネート
アーム	鋼板(溶融亜鉛めっき)
入力電圧	200～242V対応(※150クラスのみ100/200～242V対応)
周波数	50/60Hz共用
LEDモジュール寿命	40000時間(光束維持率85％)
光源色	5000K相当(昼白色タイプ)
平均演色評価数	Ra70
設計風速	60m/sec
耐雷サージ	15kV(コモンモード)
保護等級	IP65
使用温度範囲	−20℃～+35℃
初期照度補正機能	有(85％)

寸法図

※単位：mm

400クラス

メタルハライドランプ1000W相当

(質量15.5kg)

250クラス

メタルハライドランプ700W相当

(質量：12.0kg)

150クラス

水銀ランプ700W相当

(質量：8.7kg)

詳細情報

• LEDioc FLOOD AVANT(レディオック フラッド アヴァン)

• ※LEDには、ばらつきがあるため同一形式においても光色、明るさが異なる場合がありますのでご了承ください。
• ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
• ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
• ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
