業界最高水準の光束をもつテニスコート専用のLED照明器具
『LEDioc TENNISTER』を12月から発売

2015年11月27日

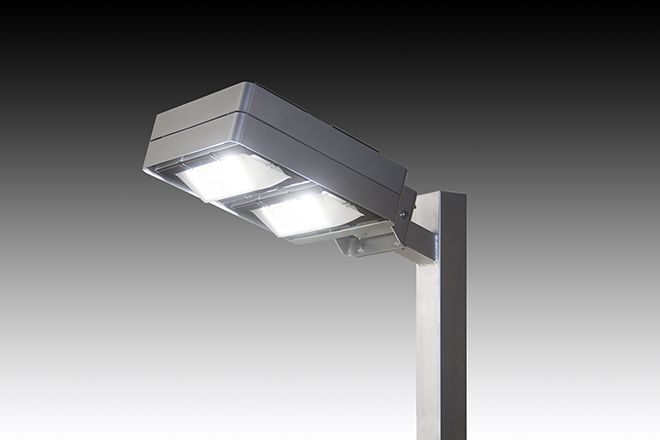

テニスコート専用のLED照明器具
『LEDioc TENNISTER』
※ポール・アームは別途

岩崎電気株式会社は、屋外テニスコート専用のLED照明器具『LEDioc TENNISTER(レディオック テニスター)』を12月より発売します。

『LEDioc TENNISTER』は、高度な光学設計技術や放熱技術を駆使して開発されたテニスコート専用のLED照明器具です。

従来から使用されているメタルハライドランプ1000Wの屋外テニスコート専用器具^※1と同条件の高さ(6m)からでも、むら無く効率的にコート面を照らす事で、同等の明るさを得ながら電力消費量を大幅に削減します。

テニスコート専用に新規開発した反射鏡と前面グローブにより、一般的な投光器と比較してグレア(眩しさ)を低減しながら近隣への光漏れを抑制、且つコート面を効率良く照らします。

固有エネルギー消費効率は、120ℓm/W(200V時)と高効率なため、消費電力を58％削減^※2することが可能になります。

器具光束は、テニスコート専用LED器具では業界最高水準の60000ℓmを達成。

初期照度補正機能付きで、設置当初の余分な明るさを自動的に抑制し、寿命末期まで設計照度を維持します。

瞬時点灯、瞬時再始動ができるため、こまめな電源のON-OFFにより運用面での消費電力の低減が可能です。

LED光源の発熱を効率良く放熱する弊社独自のヒートパイプと放熱フィンで構成する放熱構造により、専用HID器具よりコンパクトな器具サイズを実現しました。

LEDモジュール寿命は、メタルハライドランプの約4.4倍の40000時間で高所作業となるランプ交換などのメンテナンス頻度削減が可能となります。

器具取付部が弊社製従来商品と同寸法なため、既設アーム^※3をそのまま利用することが可能です。

耐雷サージ電圧もコモンモードで15kV、使用温度範囲は、-10℃～+35℃^※4と幅広く設計されています。

LED照明は、虫の好む紫外線域の波長をほとんど含まないため、虫の誘引を抑えて夏場のテニス施設の環境を改善することが可能となります。

『LEDioc TENNISTER』の主な特長

• メタルハライドランプ1000Wと比較し消費電力を58％削減
• グレアを低減し近隣への光漏れを抑制する優れた配光性能
• 固有エネルギー消費効率120ℓm/W(200V時)と高効率
• 独自の放熱技術により専用HID器具よりもコンパクトな器具サイズを実現
• 40000時間の長寿命でメンテナンス頻度を削減
• 既存アームをそのまま使用可能

希望小売価格

オープン価格(LED・電源ユニットとも)

年間販売目標

1,000台

• ※1 形式：屋外テニスコート専用HID器具アイ テニスターH8160、ランプMT1000B/BH
• ※2 弊社比較：HID安定器M10BCLP2A(B)71の消費電力1085W(200V時)とレディオック テニスターの40000時間の平均消費電力455W(200V時)との比較。
• ※3 角度可変機能を有した取付部は、既設の屋外テニスコート専用HID器具アイ テニスターH8160のアームに適合します。
• ※4 電源ユニットの使用温度範囲は-20℃～+35℃。器具本体、電源ユニットとも夏季の一時的な高温環境(+50℃)に対応します。

『LEDioc TENNISTER』の主な特性

セット形式		E35501/NSAJ2
(本体形式)		E35501/N
(電源ユニット形式)		LE474230HS2/2.4
希望小売価格		オープン価格(LED・電源ユニット込)
入力電圧		200～242V対応
入力電流	200V時	2.53A
	242V時	2.07A
平均演色評価数		Ra70
定格光束(器具光束)		60000 ℓm
消費電力※5	200V時	500W (455W)
	242V時	497W (452W)
固有エネルギー消費効率	200V時	120.0 ℓm/W
	242V時	120.7 ℓm/W
光源色		昼白色(5000K)
LEDモジュール寿命		40000時間
光束維持率		85％
耐雷サージ	本体	15kV(コモンモード)
	電源ユニット	15kV(コモンモード)
質量	本体	22kg
	電源ユニット	4.8kg
使用温度範囲	本体	-10℃～+35℃※6
	電源ユニット	-20℃～+35℃※6
保護等級	本体	IP43
	電源ユニット	屋外露出で使用可能
本体		鋼板・アルミダイカスト(ポリエステル塗装)
前面グローブ		ポリカーボネート
仕上色		グレイメタリック／ブラック
設計風速		60m/sec
口出線	本体	1600mm (器具外寸法)
	電源ユニット	400mm
二次側配線長		50m以下
適合アーム		□75mm または ø76.3mm 以上
適合ポール		□175mm または ø190.7mm 以上
初期照度補正機能付

• ※5 ( )内は初期照度補正機能による平均値
• ※6 夏季の一時的な高温環境(+50℃)に対応します。

寸法図

本体

専用電源ユニット

• ※専用電源ユニットは従来のHID用安定器[M10BLP2A(B)71]より一部の寸法が大きくなっています。内蔵できるポール寸法は□175mm またはø190.7mm 以上です。

『LEDioc TENNISTER』の照度分布例

• ※LEDにはバラツキがあるため、光色及び明るさが素子ごとに異なることがありますのでご了承ください。
• ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
• ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
• ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
